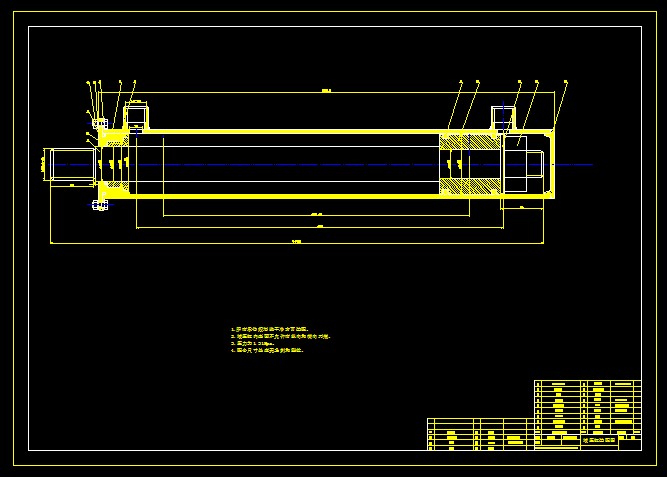

液壓剪切機總裝配圖
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 液壓剪切機總裝配圖
技術性能
1.型式 液壓小車移動式
2.被剪鑄坯的斷面尺寸
180x180 mm x mm
165x225 mm x mm
3.剪切機最大開口度 280mm
上下剪刃重疊度 10mm
上下剪刃寬度 325mm
4.名義剪切力 500T
理論剪切力 535T
5.上下刀刃調整側隙 0.8~1.5mm
技術要求
1.在總裝配前,各部件應按各自的技術要求檢查,確認合格方可進行總裝配.
2.裝配中,凡要焊接的地方,用母體金屬項接近的焊條.焊接前,必須檢查焊
接位置是否符合圖中給定的尺寸.
3.裝配完后,須進行試車,除了進行各個部分裝配試車外,尚需總試車.在剪
切油缸沖壓下,使整個設備往返移動20次,在移動中檢查剪切油缸用金屬
編制軟管是否漏油,檢查剪切小車與輥道小車運行是否平穩,各車輪與鋼
軌接觸是否良好,無突跳現象等.經排除故障后,確認合格,方可進行負荷
運行.
4.裝配后,輥道小車面應與前后輥道面相一致,應用水平儀檢查,其輥面的的
標高差為±0.5mm,滾面的水平度為0.1mm/m,另外尚須檢查下刀刃上表面
與滾面距離是否為10mm,其允許誤差可為0.3mm,為了保證上述要求,允許
在底座(一)﹑(二)下墊以墊片,亦允許在剪切機小車與輥道小車間墊以墊
片,所有這類墊片都由現場自備,底座中心線偏差要求為±0.2mm,水平度要
求為0.1mm/m.
5.試剪:允許冷﹑熱剪.
(1) 冷試剪:用斷面尺寸180x170,180x180,180x200(mm),
材質為LY12德鋁錠.冷剪時斷面尺寸應由小到大.
(2) 熱試剪:用技術性能中所列的鑄坯進行試剪,尺寸應由小到大.但剪切
溫度嚴格控制在750°以上.
6.距剪體裝配較遠的那個LX10-123行程開關,是用來安全保護用的,其安裝位
置選擇以橫移油缸行程達500mm左右為宜.
...
液壓剪切機總裝配圖_下載(dwg格式) 機械圖紙
