圓錐-圓柱齒輪減速器裝配圖
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-

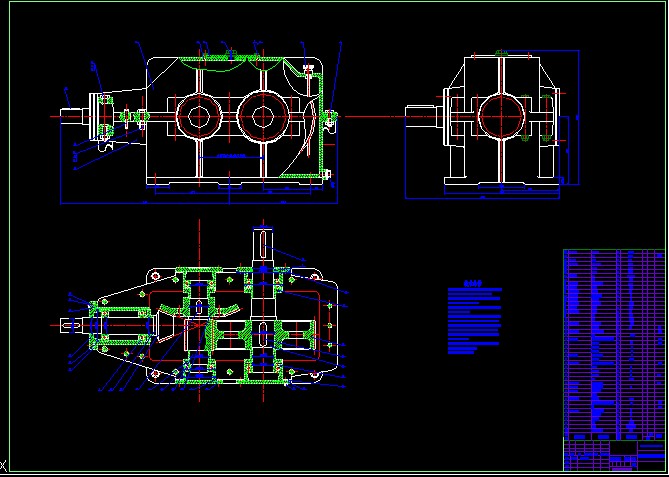

- 圓錐-圓柱齒輪減速器裝配圖
技術條件
1.裝配前，軸承用汽油清洗，其余所有零件裝配前用煤油清洗。
2.箱體內壁涂耐油油漆，減速器外表面涂灰色油漆。
3.減速器剖分面.各接觸面及密封處均不允許漏油.滲油，箱體
剖分面允許涂以密封膠或水玻璃。
4.調整.固定軸承時應留有軸向間隙：高速軸軸承0.04-0.07mm,
其余軸承0.05-0.10mm。
5.用涂色法檢查接觸斑點，圓柱齒輪沿齒長不小于50%，沿齒高
不小于30%；錐齒輪沿齒長不小于50%，沿齒高不小于55%。
6.錐齒輪側隙Jnmin=0.01mm,圓柱齒輪側隙Jnmin=0.160mm.側隙
用壓鉛法檢查，所用鉛絲直徑不得大于最小側隙的兩倍。
7.減速器內裝220中負荷工業齒輪油，油量達到規定的深度。
8.按試驗規程進行試驗。
9.齒圈軸向位移極限偏差fAM1=±0.095mm.fAM2=±0.034mm。
10.軸向距極限偏差fa=±0.03mm。
11.軸交角極限偏差E=0.05mm。
...
圓錐-圓柱齒輪減速器裝配圖_下載(dwg格式) 機械圖紙
