金屬密封蝶閥

文件大小： 131.6 KB
下載次數：
文件評級：
更新時間：2015-06-10
發 布人： kongbei

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 pdf 格式（源文件可編輯），下載需要 20 積分

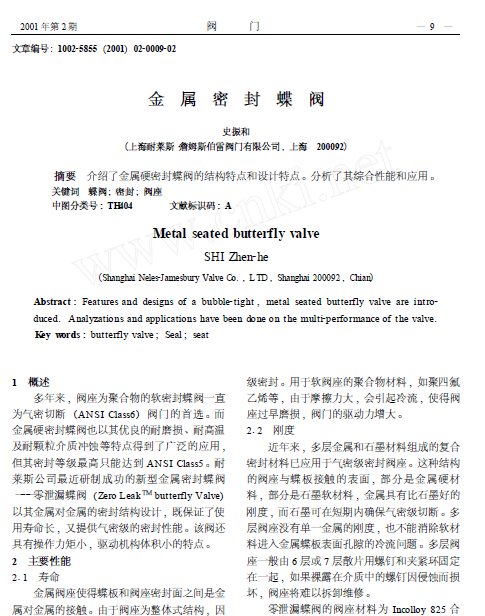

　摘要　介紹了金屬硬密封蝶閥的結構特點和設計特點。分析了其綜合性能和應用。
關鍵詞　蝶閥; 密封; 閥座
中圖分類號: TH404 　　　　文獻標識碼: A

1 　概述
多年來, 閥座為聚合物的軟密封蝶閥一直
為氣密切斷(ANSI Class6) 閥門的首選。而
金屬硬密封蝶閥也以其優良的耐磨損、耐高溫
及耐顆粒介質沖蝕等特點得到了廣泛的應用,
但其密封等級最高只能達到ANSI Class5 。耐
萊斯公司最近研制成功的新型金屬密封蝶閥
———零泄漏蝶閥(Zero LeakTM butterfly Valve)
以其金屬對金屬的密封結構設計, 既保證了使
用壽命長, 又提供氣密級的密封性能。該閥還
具有操作力矩小, 驅動機構體積小的特點。
2 　主要性能
211 　壽命
金屬閥座使得蝶板和閥座密封面之間是金
屬對金屬的接觸。由于閥座為整體式結構, 因
此剛度好, 耐磨損, 使用壽命長。軟閥座是依
賴于材料填滿金屬表面顯微間隙, 而達到氣密
級密封。用于軟閥座的聚合物材料, 如聚四氟
乙烯等, 由于摩擦力大, 會引起冷流, 使得閥
座過早磨損, 閥門的驅動力增大。
212 　剛度
近年來, 多層金屬和石墨材料組成的復合
密封材料已應用于氣密級密封閥座。這種結構
的閥座與蝶板接觸的表面, 部分是金屬硬材
料, 部分是石墨軟材料, 金屬具有比石墨好的
剛度, 而石墨可在短期內確保氣密級切斷。多
層閥座沒有單一金屬的剛度, 也不能消除軟材
料進入金屬蝶板表面孔隙的冷流問題。多層閥
座一般由6 層或7 層散片用螺釘和夾緊環固定
在一起, 如果裸露在介質中的螺釘因侵蝕而損
壞, 閥座將難以拆卸維修。 ...
