連桿蝶閥閥板的優化設計
- 文件介紹：
- 該文件為 pdf 格式（源文件可編輯），下載需要
20 積分
-
- 【摘 要】 介紹了連桿蝶閥的結構特點，從不同角度分析了傳統結構閥板的 不足，并對傳統結構的閥
板進行了優化設計， 取得了較好的效果。 _曩- -- l
曩【關鍵詞】 連桿蝶閥 毒閥板蝶閥- -
一
、刖昌
連桿蝶閥是蝶閥的一種結構形式，主要應用于冶金
高爐熱風爐系統的管道中，它具有體積小，重量輕，動
作靈活，拆裝方便等優點。因此，連桿蝶閥在熱風爐系
統的空氣、煤氣、煙氣等介質管道中得到了廣泛應用。

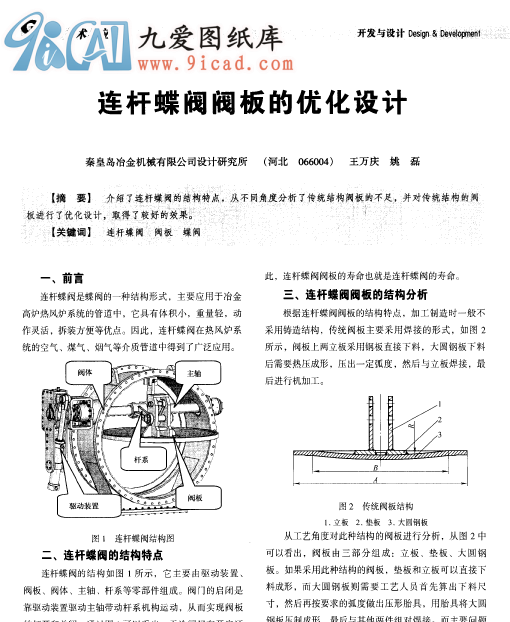

圖1 連桿蝶閥結構圖
二、連桿蝶閥的結構特點
連桿蝶閥的結構如圖1所示，它主要由驅動裝置、
閥板、閥體、主軸、桿系等零部件組成。閥門的啟閉是
靠驅動裝置驅動主軸帶動桿系機構運動，從而實現閥板
的打開和關閉。通過圖1可以看出，無論閥門在開啟還
是關閉的時候，閥板及其連動部件始終是在介質的包圍
之中。當閥門關閉時，閥板要承受介質的所有壓力，這
樣就會引起閥板的塑性變形，進而使其連動件引起變
形；當閥門開啟時，閥板又會受到介質的沖刷，以及介
質流動所引起的閥板本身的振動，這樣同樣會加快連動
部件的損壞，尤其是鉸接處固體自潤滑軸承的損壞。因
一魚 塑
． tyjx．net
此，連桿蝶閥閥板的壽命也就是連桿蝶閥的壽命。 ...
